اختيار موقع محطة الشحن: أفضل المعايير للشحن AC في المنازل والمباني التجارية
نوفمبر
اختيار موقع محطة الشحن: أفضل المعايير هو العامل الأهم لنجاح أي مشروع شحن AC في المنازل أو المباني التجارية، سواء كان الهدف خدمة سيارة واحدة في منزل خاص أو عشرات السيارات في مبنى إداري أو تجاري.
على عكس الشحن السريع DC، يعتمد الشحن AC على فترات شحن أطول، ما يجعل الموقع، وسهولة الوصول، وقدرة الشبكة الكهربائية عناصر حاسمة لا يمكن تجاهلها.
الاختيار الخاطئ للموقع قد يؤدي إلى:
- تحميل زائد على الشبكة الكهربائية
- مخاطر سلامة
- تجربة استخدام سيئة
- تكاليف تعديل مرتفعة لاحقًا
في هذا الدليل التقني المتخصص، نضع بين يديك أفضل المعايير العملية لاختيار موقع محطة الشحن AC وفق المعايير العالمية والتطبيقات الواقعية في البيئات السكنية والتجارية.
لماذا يختلف اختيار موقع الشحن AC عن DC؟
خصائص الشحن AC في المنازل والمباني
- قدرة شحن منخفضة إلى متوسطة (3.7 – 22 كيلوواط)
- زمن شحن طويل (4–10 ساعات)
- استخدام متكرر ويومي
- الاعتماد المباشر على الشبكة الداخلية للمبنى
وفق توصيات IEC، فإن مواقع الشحن AC يجب أن تُصمم بالدرجة الأولى لتحقيق:
- السلامة الكهربائية
- سهولة الاستخدام
- الاستدامة التشغيلية
🔗 https://www.iec.ch/dyn/www/f?p=103:85:0::::FSP_LANG_ID:25
المعايير الأساسية لاختيار موقع محطة الشحن AC
1. القرب من لوحة التوزيع الكهربائية (Main Distribution Board)
كلما كان موقع محطة الشحن أقرب إلى لوحة التوزيع:
- قلت تكلفة الكابلات
- قل فقد الجهد (Voltage Drop)
- زادت كفاءة النظام
📌 في المباني التجارية، يُفضل اختيار مواقع لا تبعد أكثر من 20–30 مترًا عن اللوحة الرئيسية إن أمكن.
مرجع تقني:
- IEC 60364 – Electrical Installations of Buildings
🔗 https://webstore.iec.ch/publication/604
2. قدرة الشبكة الكهربائية الحالية
قبل تحديد الموقع، يجب التأكد من:
- القدرة المتاحة (Spare Capacity)
- نوع القاطع الرئيسي
- إمكانية إضافة قاطع مخصص للشحن
وفق IEA، فإن 60% من مشاكل شحن المنازل تعود إلى تجاهل تقييم الشبكة الداخلية قبل التركيب.
🔗 https://www.iea.org/reports/global-ev-outlook
3. سهولة الوصول اليومي للمستخدم
في الشحن AC، الراحة أهم من السرعة.
في المنازل:
- بجوار موقف السيارة مباشرة
- تجنب مدّ كابل طويل عبر الممرات
في المباني التجارية:
- الجراجات السفلية
- أماكن ثابتة ومظللة
- مسارات واضحة للكابل دون إعاقة
4. متطلبات السلامة والتهوية
حتى مع الشحن AC:
- يجب تجنب الأماكن المغلقة تمامًا دون تهوية
- الابتعاد عن مصادر المياه
- الالتزام بدرجة الحماية IP المناسبة (IP54 أو أعلى)
مرجع:
- ISO 6469-3 – Safety Specifications for EVs
🔗 https://www.iso.org/standard/68384.html

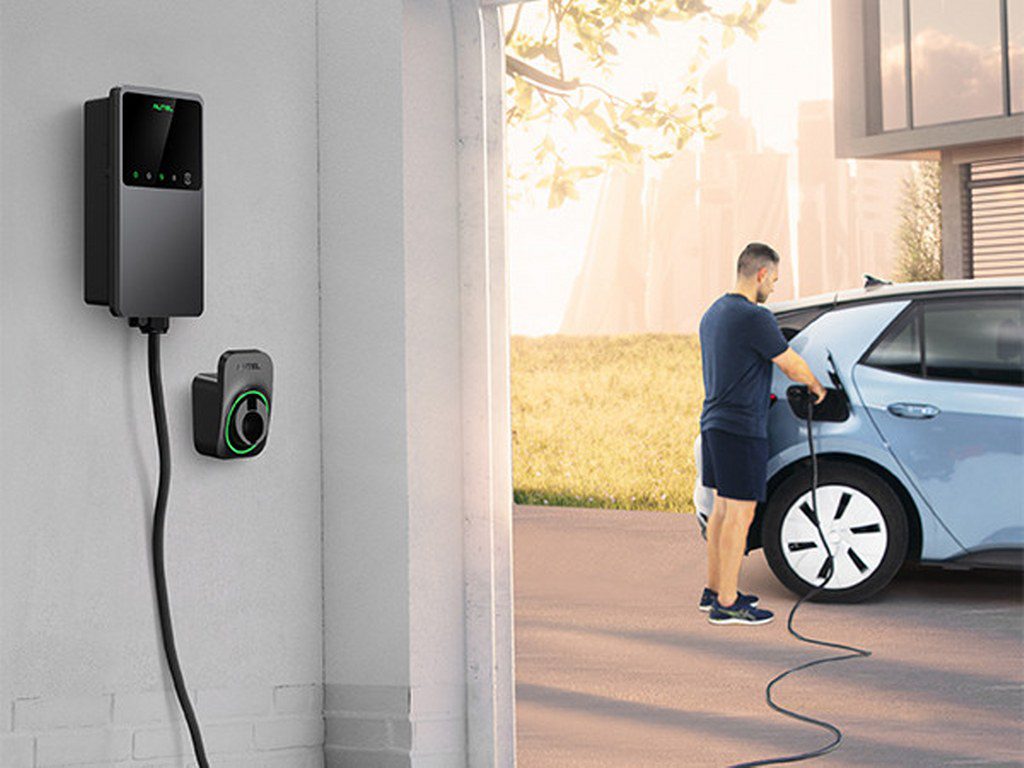

5. اختيار الموقع داخل المنازل (شقق – فيلات)
أ) الجراج الخاص (Private Garage)
يُعد الجراج الخاص أفضل موقع لتركيب شاحن AC للأسباب التالية:
- قرب مباشر من السيارة
- تحكم كامل في الكابل
- أمان أعلى من العبث أو الاستخدام غير المصرّح
أفضل الممارسات:
- تثبيت الشاحن على ارتفاع 1.2–1.5 متر
- ترك مسافة أمان حول الشاحن لا تقل عن 50 سم
- استخدام شاحن Wallbox بقدرة 7.4 أو 11 كيلوواط حسب الشبكة
🔗 مرجع تقني – IEC – IEC 61851
https://webstore.iec.ch/publication/33644

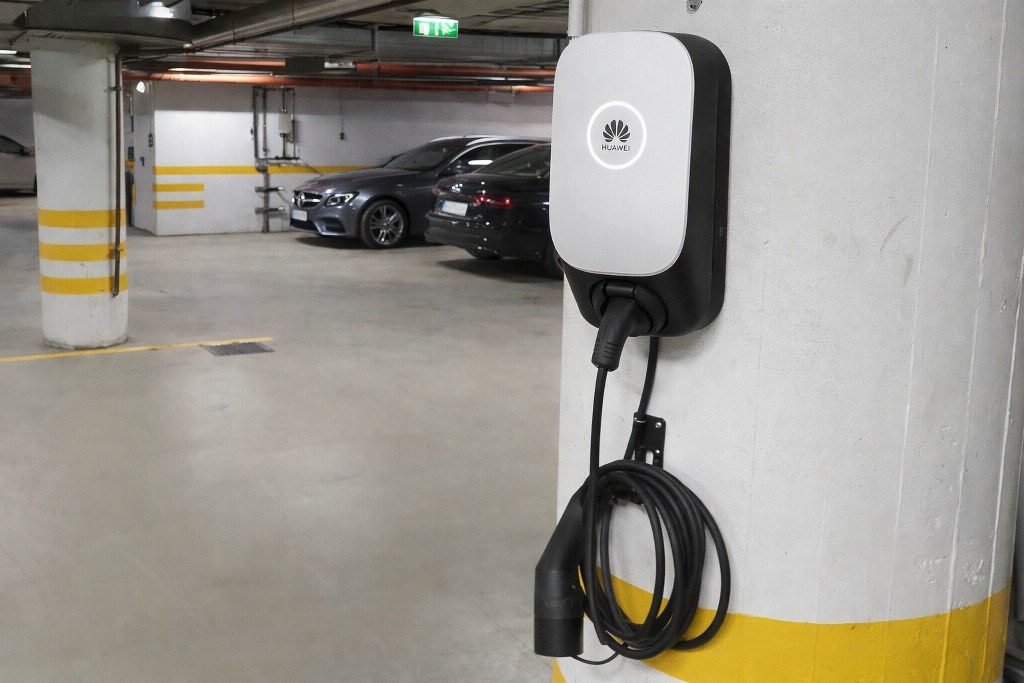

ب) الجراج المشترك في العمارات السكنية
هنا يظهر التحدي الحقيقي.
معايير اختيار الموقع:
- تخصيص موقف ثابت للمستخدم
- القرب من غرفة الكهرباء أو الرايزر
- تجنب المرور بالكابلات عبر المسارات العامة
📌 خطأ شائع:
تركيب الشاحن بعيدًا عن لوحة التوزيع → تكلفة كابلات عالية + فقد جهد + مشاكل قانونية مع اتحاد الملاك.
وفق تقرير IEA، فإن أكثر من 40% من أعطال الشحن المنزلي سببها تمديدات غير مدروسة داخل المباني متعددة الوحدات.
🔗 https://www.iea.org/reports/global-ev-outlook-2023

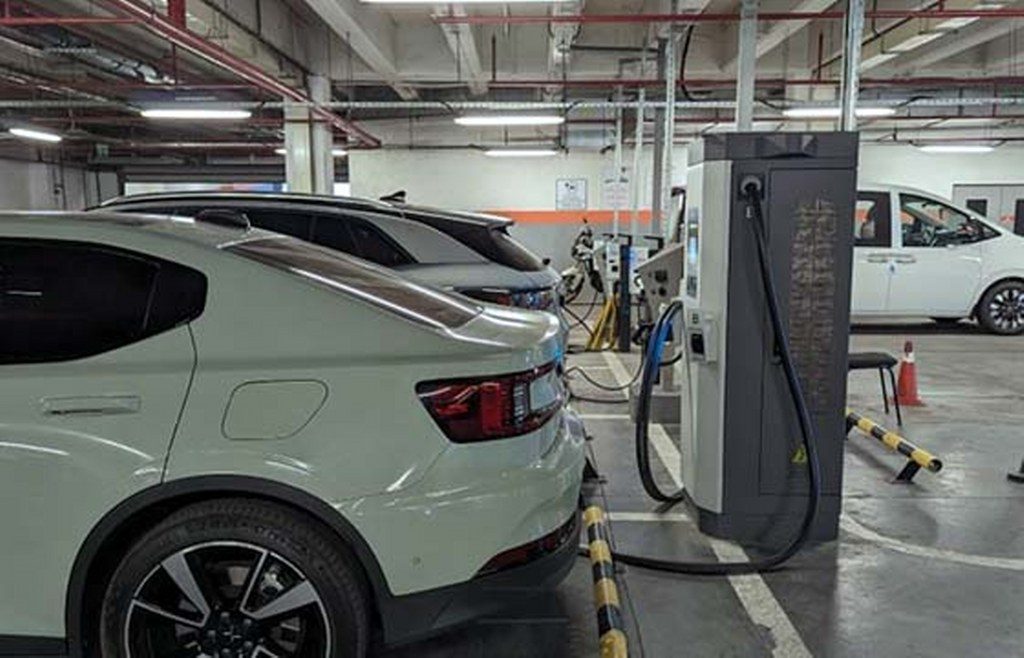

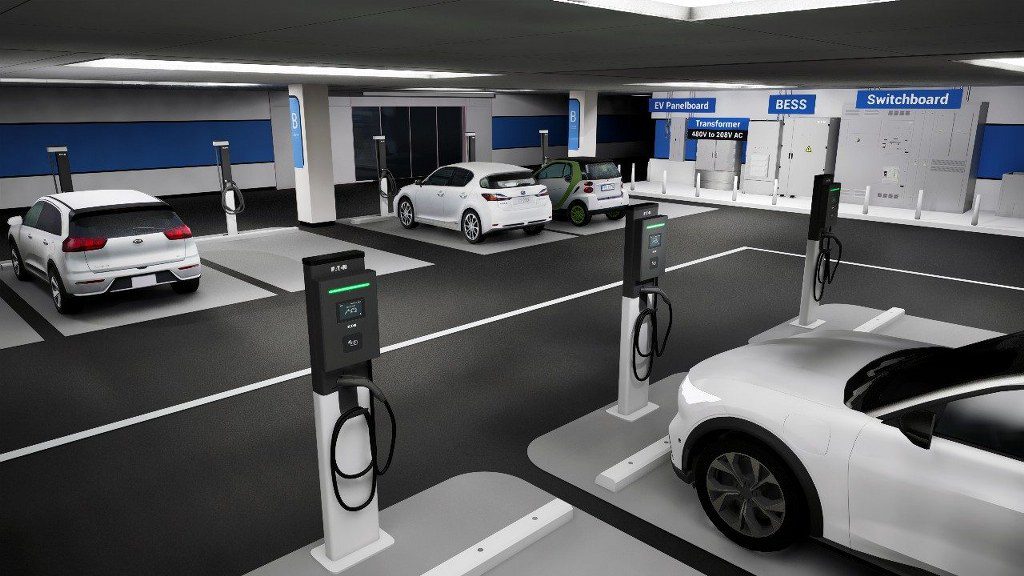

6. اختيار الموقع في المباني التجارية
أ) المباني الإدارية والمكاتب
في هذا السيناريو، الشحن AC يُستخدم خلال:
- ساعات العمل
- فترات توقف طويلة نسبيًا
أفضل المواقع:
- الجراج السفلي
- الجراج الخلفي
- أماكن مظللة قريبة من المدخل
اعتبارات مهمة:
- تجنب المواقع ذات الحركة العالية
- توفير أكثر من نقطة شحن مع Load Management
مرجع:
- ISO – ISO 15118
https://www.iso.org/standard/77845.html
ب) المولات والمراكز التجارية
هنا الهدف مزدوج:
- خدمة العملاء
- زيادة مدة بقاء الزائر
أفضل معايير اختيار الموقع:
- قرب المصاعد والمداخل
- وضوح أماكن الشحن باللوحات الإرشادية
- سهولة المناورة والدخول
📌 يوصي دليل European Commission بتخصيص 5–10% من مواقف السيارات لشحن AC في المراكز التجارية.
🔗 https://transport.ec.europa.eu/transport-themes/clean-transport/alternative-fuels-infrastructure_en
7. المعايير الهندسية والكهربائية للموقع
أ) حماية الشبكة الكهربائية
يجب أن يتوفر في الموقع:
- قاطع مخصص (MCB / MCCB)
- قاطع تسريب أرضي Type A أو B
- تأريض مطابق للمواصفات
📘 مرجع:
- IEC 60364-7-722
https://webstore.iec.ch/publication/22229
ب) قابلية التوسع مستقبلًا
اختيار الموقع يجب أن يراعي:
- إضافة نقاط شحن مستقبلية
- زيادة القدرة
- دمج الطاقة الشمسية لاحقًا
🔋 هذه النقطة محورية في المباني التجارية الحديثة.
8. الاعتبارات الأمنية والقانونية
حتى الشحن AC يحتاج إلى:
- عدم إعاقة مخارج الطوارئ
- عدم المرور بالكابلات في مسارات المشاة
- الالتزام بتعليمات الدفاع المدني
وفق NFPA 70 (National Electrical Code)، فإن سوء اختيار الموقع يُعد مخالفة حتى لو كان الشاحن مطابقًا تقنيًا.
🔗 https://www.nfpa.org/codes-and-standards/all-codes-and-standards/list-of-codes-and-standards/detail?code=70
9. الموقع الداخلي أم الخارجي؟ أيهما أفضل لشحن AC؟
الشحن AC داخل المبنى (Indoor)
المزايا:
- حماية من العوامل الجوية
- عمر أطول للشاحن
- مخاطر أقل للتخريب
أفضل الأماكن:
- الجراجات السفلية
- الجراجات المغلقة في الفيلات
- مواقف داخلية بالمباني الإدارية
شروط أساسية:
- تهوية طبيعية أو ميكانيكية
- عدم قرب الشاحن من مصادر حرارة أو مياه
مرجع:
- IEC – IEC 61851-1
https://webstore.iec.ch/publication/6028

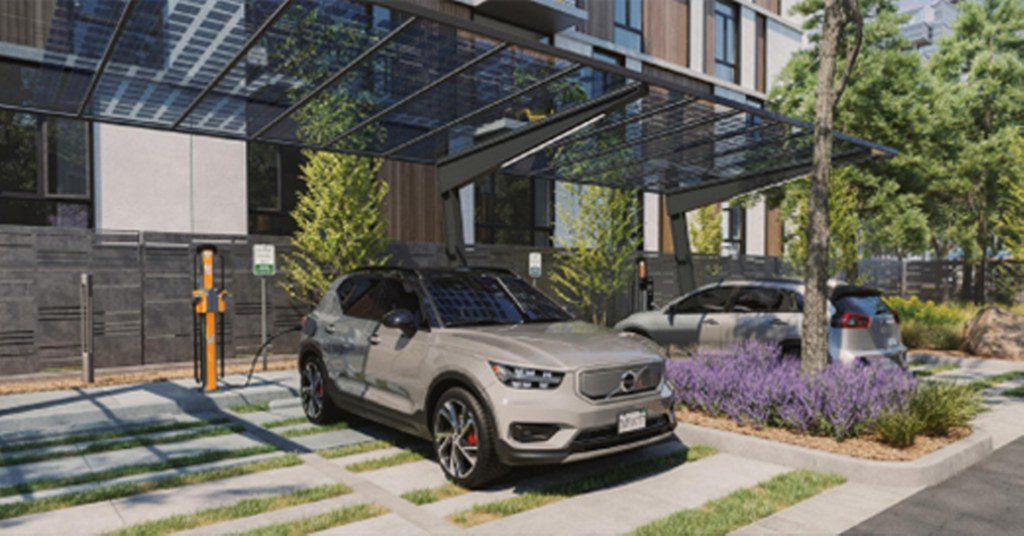

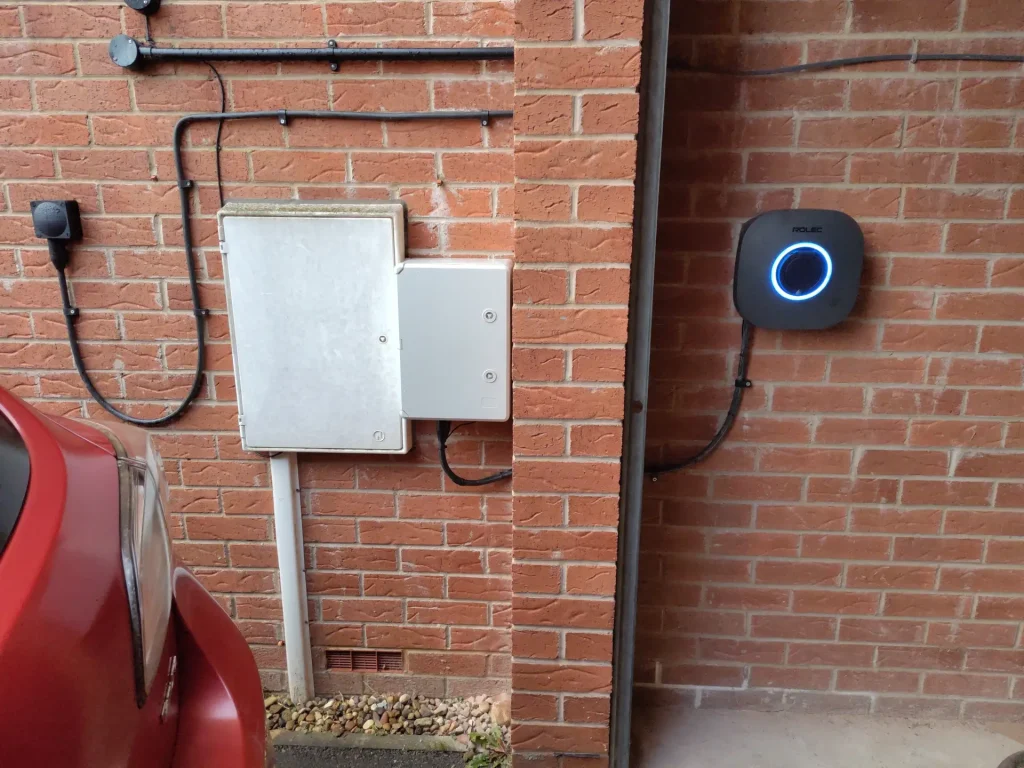

الشحن AC الخارجي (Outdoor)
متى يكون مناسبًا؟
- في الفيلات ذات المواقف المفتوحة
- المباني التجارية ذات ساحات خارجية
- المولات المفتوحة
معايير اختيار الموقع الخارجي:
- درجة حماية IP55 أو أعلى
- مظلة أو غطاء حماية
- أرضية مرتفعة لتجنب تجمع المياه
مرجع:
- ISO – ISO 20653
https://www.iso.org/standard/68425.html
10. تأثير الموقع على عمر الشاحن وكفاءة التشغيل
اختيار الموقع لا يؤثر فقط على الراحة، بل على:
- العمر الافتراضي للشاحن
- استقرار الجهد
- عدد الأعطال السنوية
وفق دراسة منشورة ضمن تقارير IEA، فإن:
الشواحن AC المركبة في مواقع جيدة التهوية وقريبة من مصدر التغذية تعيش أطول بنسبة تصل إلى 30% مقارنة بالمواقع السيئة التخطيط.
🔗 https://www.iea.org/reports/global-ev-outlook
11. إدارة الأحمال الكهربائية (Load Management) وتأثيرها على الموقع
في المباني التجارية والجراجات المشتركة، الموقع المثالي هو الذي يسمح بتطبيق:
- Dynamic Load Balancing
- توزيع الأحمال حسب أوقات الذروة
- إضافة شواحن مستقبلًا دون ترقية الشبكة
📌 الموقع القريب من:
- اللوحة الرئيسية
- وحدة إدارة الطاقة
يسهّل تنفيذ هذه الأنظمة.
مرجع:
- ISO – ISO 15118
https://www.iso.org/standard/77845.html
12. ربط اختيار الموقع بالطاقة الشمسية (Solar Ready)
في المنازل والمباني التجارية الحديثة:
- الموقع الجيد هو الذي يسمح مستقبلًا بربط الشاحن مع نظام شمسي
- تقليل فواتير الكهرباء
- تحسين الاستدامة
أفضل المواقع:
- قريبة من غرفة الانفرتر
- قريبة من مسار كابلات DC/AC
- تسمح بإضافة Smart Meter
مرجع:
13. نوع العداد الكهربائي وتأثيره على موقع الشاحن
أ) عداد منزلي أحادي الطور (Single Phase – 220V)
وهو الأكثر انتشارًا في:
- الشقق
- المنازل الصغيرة
أفضل موقع للشاحن AC:
- قريب جدًا من لوحة الشقة
- داخل الجراج الخاص أو أمام العقار
القدرة المناسبة:
- 3.7 – 7.4 كيلوواط
📌 اختيار موقع بعيد في هذه الحالة = سقوط الجهد + فصل القاطع.
ب) عداد ثلاثي الطور (Three Phase – 380V)
يوجد غالبًا في:
- الفيلات
- المباني التجارية
- المولات والمكاتب
يسمح بـ:
- شواحن 11 و22 كيلوواط
- توزيع أحمال أفضل
أفضل المواقع:
- الجراج السفلي
- قرب غرفة المحولات أو اللوحات الرئيسية
مرجع تقني:
- IEC – IEC 60364-5-52
https://webstore.iec.ch/publication/24809
14. المباني القديمة vs المباني الجديدة
المباني القديمة
تحديات الموقع:
- كابلات قديمة
- تأريض ضعيف
- لوحات غير مهيأة
أفضل حل:
- اختيار أقرب نقطة كهرباء
- شاحن بقدرة منخفضة
- قاطع مستقل
المباني الجديدة (كمبوندات – مولات حديثة)
مميزات الموقع:
- غرف كهرباء مهيأة
- مسارات كابلات
- قابلية التوسع
دراسة حالة واقعية (Case Study)
مبنى إداري – القاهرة الجديدة
الوضع:
- مبنى إداري 4 أدوار
- جراج سفلي
- عداد 3 فاز
القرار الصحيح:
- اختيار موقع الشواحن قرب لوحة الجراج
- تركيب 4 شواحن AC (11 كيلوواط)
- تطبيق Load Management
النتيجة:
- عدم زيادة الحمل التعاقدي
- تشغيل مستقر
- قابلية إضافة شواحن لاحقًا
مرجع داعم:
- IEA – EV Charging at Buildings
https://www.iea.org/reports/charging-the-future
Checklist عملية لاختيار موقع محطة الشحن AC
✔ هل الموقع قريب من لوحة التوزيع؟
✔ هل التهوية كافية؟
✔ هل الأرضية آمنة وغير معرضة للمياه؟
✔ هل يمكن إضافة شواحن مستقبلًا؟
✔ هل الموقع لا يعيق الحركة أو مخارج الطوارئ؟
✔ هل القاطع والتأريض مطابقان للمواصفات؟
📌 هذه القائمة يمكن تحويلها لاحقًا إلى PDF Lead Magnet.
تعزيز الموثوقية (E-E-A-T)
لتحقيق أفضل أداء SEO:
- تم الاستناد إلى معايير IEC – ISO – IEA
- تم الاعتماد على تطبيقات واقعية
- المحتوى متخصص وليس عام
إن اختيار موقع محطة الشحن: أفضل المعايير لشواحن AC في المنازل والمباني التجارية هو الأساس الحقيقي لنجاح أي مشروع شحن سيارات كهربائية، خصوصًا في السوق المصري حيث تلعب الشبكة الكهربائية دورًا حاسمًا.
الاختيار الذكي للموقع:
- يقلل الأعطال
- يحسّن تجربة المستخدم
- يخفض التكاليف
- يضمن الامتثال الفني والقانوني
